메인보드는 CPU와 함께 컴퓨터의 중요 부품이다. CPU에 적용되는 LGA 소켓에 맞는 메인보드의 선택하게 되면, 메인보드와 호환되는 그래픽카드, 메모리를 선택하게 된다.
컴퓨터 업그레이드를 할때 신품을 구입하면 좋겠지만, 자금 사정으로 상대적으로 저렴한 중고를 구입하기도 한다. CPU, 메인보드, 그래픽카드, 메모리 등의 사양과 호환성에 대해 알고 있어야 제품구매시 실수를 최소화 할 수 있다.
이번 포스팅에서는 메인보드(LGA 소켓) 종류별 호환되는 CPU, 그래픽카드, 메모리에 대해 정리해 보았다.
① 메인보드 규격
② 부품별 메인보드와의 호환성(CPU, 그래픽카드, 메모리)
③ 메인보드, CPU 제원 및 호환표
메인보드와 인텔 CPU, 그래픽카드, 메모리 호환성 정리
메인보드(mainboard)

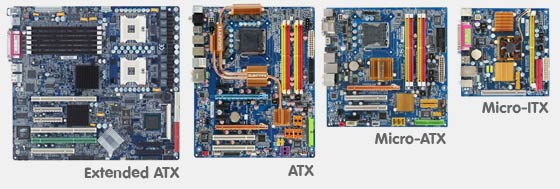

일반적으로 널리 사용되는 규격으로는 ATX와 M-ATX사이즈가 있다. ATX는 조립 컴퓨터에 표준적으로 쓰이는 미들타워 이하의 케이스와 호환되며, M-ATX는 미들타워 보다 조금 더 작은 미니타워 이하의 케이스에 호환된다. E-ATX는 빅타워라고 불리는 케이스에 엄청난 확장성을 위해 쓰이며, Mini-ITX는 전용 소형 부품을 사용한 전용 케이스에만 들어가고, NAS 구축 등을 위해 사용된다.
- Extended ATX(E-ATX)
- ATX
- Micro-ATX(M-ATX)
- Micro ITX(M-ITX)
- 메인보드(mainboard), 마더보드(motherboard 또는 mobo), 주회로 기판(main circuit board), 주 기판(base board), 플레이너 보드(planar board) 또는 시스템 보드(system board)는 컴퓨터, 엘리베이터 등과 같은 전자적 장치에서 주회로가 내장된 보드다.
- 컴퓨터와 같은 확장 가능한 전자기기에 쓰이는 필수 주요부품의 일종으로, 각종 케이블이나 배선을 통합하여 연결하는 회로와 입출력 포트가 설치되어 있는 전자기판이다. CPU나 램과 같은 시스템이 작동되기 위한 주요 부품 장착과 주변 장치를 연결할 수 있는 인터페이스를 제공하는 인쇄회로기판(PCB)을 의미한다.
- PC용 마더보드는 주로 사운드 카드, 네트워크 카드를 내장하고 있는 경우가 많고, 용도에 따라서는 CPU, 램, 저장장치까지 마더보드에 내장되어 있는 경우도 있다.
- 애플의 매킨토시나 아이폰등에서는 로직 보드(logic board)라는 이름으로 불리기도 한다.

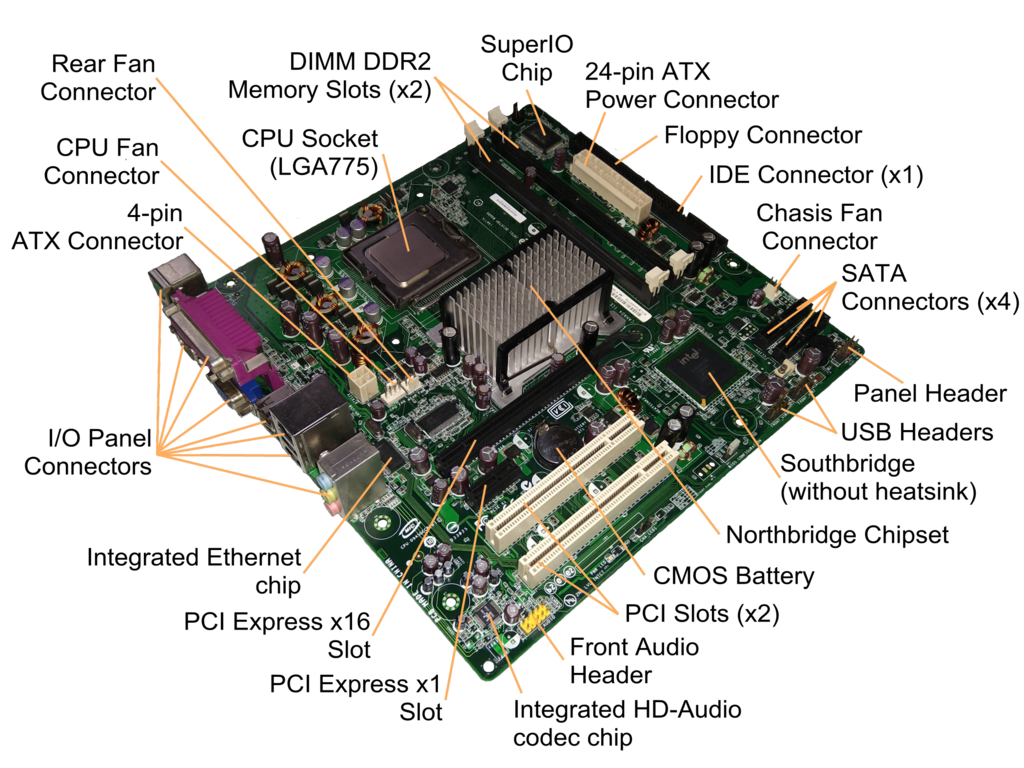

▶ 메인보드 각부 명칭
=
부품별 메인보드와의 호환성(CPU, 그래픽카드, 메모리)
▶ LGA 755 Socket(775P CPU)
▶ LGA 1156 Socket(1156P CPU)
▶ LGA 1155 Socket(1155P CPU)
▶ LGA 1150 Socket(1150P CPU)
▶ LGA 1151 Socket(1151P CPU)
▶ LGA 1151 ver 2 Socket(1151P CPU)
▶ LGA 1200 Socket(1200P CPU)
1) CPU 호환성 확인
▶ Socket 478(478P CPU)

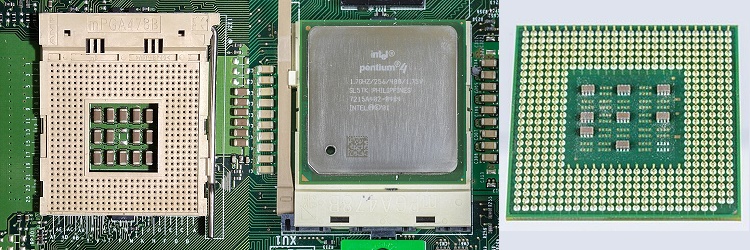

- 인텔 478P 소켓 CPU는 CPU에 478개의 핀들이 배열되어 있다.
- 소켓 478 (mPGA478, mPGA478B라고도 함)은 인텔의 Pentium 4 및 Celeron 시리즈 CPU에 사용되는 478P CPU 소켓이다.
- 소켓 478은 AMD의 462핀 소켓 A 및 Athlon XP 프로세서와 경쟁하기 위해 Northwood 코어와 함께 출시되었다. 소켓 478은 Willamette 기반 프로세서 소켓 인 Socket 423 후속 모델로, 2004년 LGA 775 출시와 함께 단종되었다. 소켓 478은 DDR SDRAM이 사용된다.
▶ LGA 755 소켓(775P CPU)
- 인텔 775P 소켓 CPU는 CPU자체에 핀이 없고 접촉면으로 되어 있다.
- 메인보드에 775개의 핀이 배열되어 있다.
- 소켓 T 로도 알려진 LGA 775 (Land grid array 775) 는 인텔 데스크탑 CPU 소켓이다. 이전 모델 소켓 478 과 달리 LGA 775에는 CPU 밑면의 접점에 닿는 775 개의 돌출 핀이 있다.
- LGA 755 소켓은 펜티엄 4, 펜티엄 4 HT, 펜티엄 4 HT 익스트림 에디션, 펜티엄 D, 셀러론 / 셀러론 D, 펜티엄 듀얼 코어, 펜티엄 익스트림 에디션과 함께 사용되었다.

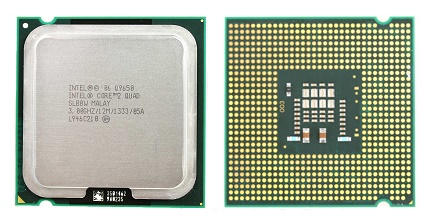

Intel Pentium 4 (2.60 - 3.80 GHz)
Intel Celeron D (2.53 - 3.60 GHz)
Intel Pentium 4 Extreme Edition(3.20 - 3.73 GHz)
Intel Pentium D (2.66 - 3.60 GHz)
Pentium Extreme Edition(3.20 - 3.73 GHz)
Pentium Dual-Core (1.40 - 3.33 GHz)
Intel Core 2 Duo (1.60 - 3.33 GHz)
Intel Core 2 Quad (2.33 - 3.00 GHz)
Intel Core 2 Extreme (2.66 - 3.20 GHz)
Intel Xeon (1.86-3.40 GHz)
Intel Celeron (1.60 - 2.40 GHz)
▶ LGA 1156 소켓(1156P CPU)
- 소켓 H 또는 H1 로도 알려진 LGA 1156 (Land grid array 1156)은 인텔 데스크탑 CPU 소켓이다. 후속 제품은 LGA 1155 이다.
- LGA 1156 소켓은 Nehalem, Westmere와 호환된다.
▶ LGA 1155 소켓(1155P CPU)
- 소켓 H2 라고도하는 LGA 1155는 Sandy Bridge(2세대, 32nm, 2k 시리즈), Ivy Bridge (3세대, 22nm, 3k 시리즈)를 기반으로 하는 인텔 CPU 소켓이다.
- LGA 1155 소켓은 Sandy Bridge(2세대), Ivy Bridge(3세대)에 사용되었다.
▶ LGA 1150 소켓(1150P CPU)

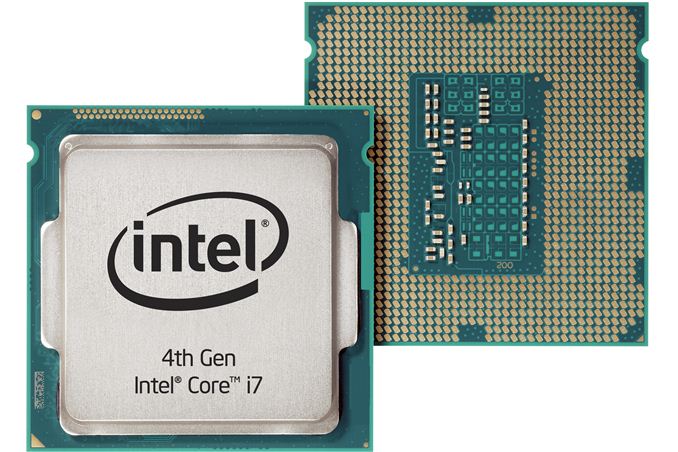

- 소켓 H3 로도 알려진 LGA 1150은 Haswell을 기반으로 하는 인텔 CPU 소켓이다.
- LGA 1150 소켓은 Haswell(4세대), Haswell-WS(4세대), Broadwell(5세대)에서 사용되었다.

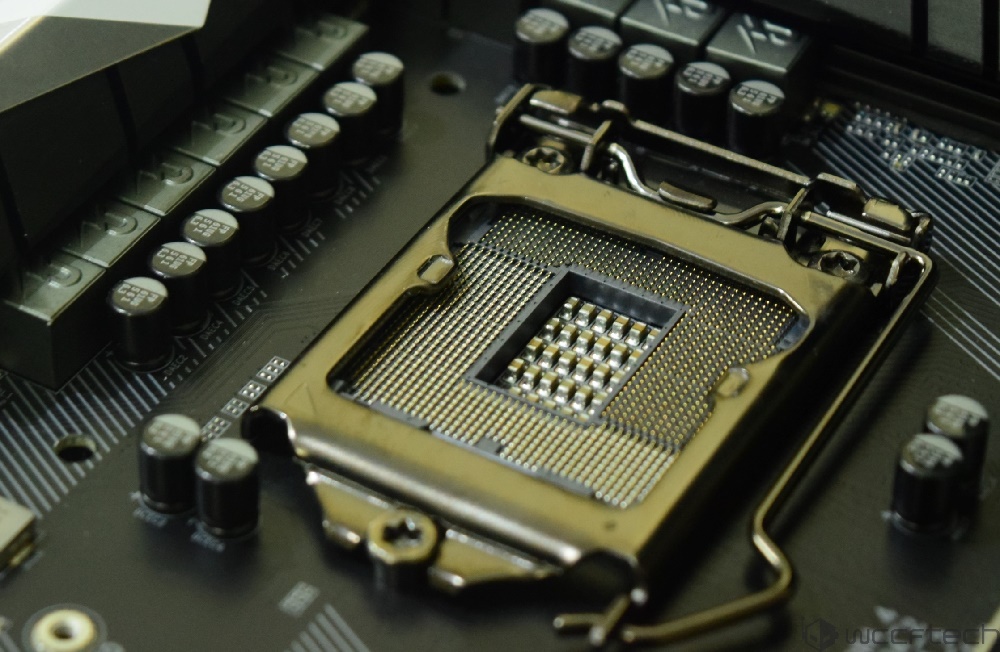

▶ LGA 1151 소켓(1151P CPU)
- LGA 1151 소켓은 H4 라고도 불리는 인텔 CPU 소켓이다.
- LGA 1151 소켓에는 CPU와 접촉하기 위한 1151 개의 돌출 핀이 있다.
- LGA 1151 소켓은 Sky Lake(6세대), Kaby Lake(7세대)에서 사용되었다.

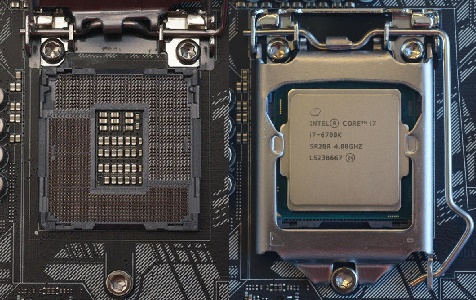

▶ LGA 1151v2 소켓(1151P CPU)
- LGA 1151-2 소켓은 Coffee Lake 세대 CPU 용으로 수정되었고, 소켓 1151 rev 2 또는 1151-2 라고도한다.
- LGA 1151-2 소켓은 프로세서 감지 핀을 재배치하여 이전 CPU및 메인보드와 호환되지 않는다.
- LGA 1151-2 소켓은 Coffee Lake(8세대, 9세대)를 지원하고 Sky Lake(6세대)와 Kaby Lake(7세대)의 CPU와 호환되지 않는다.

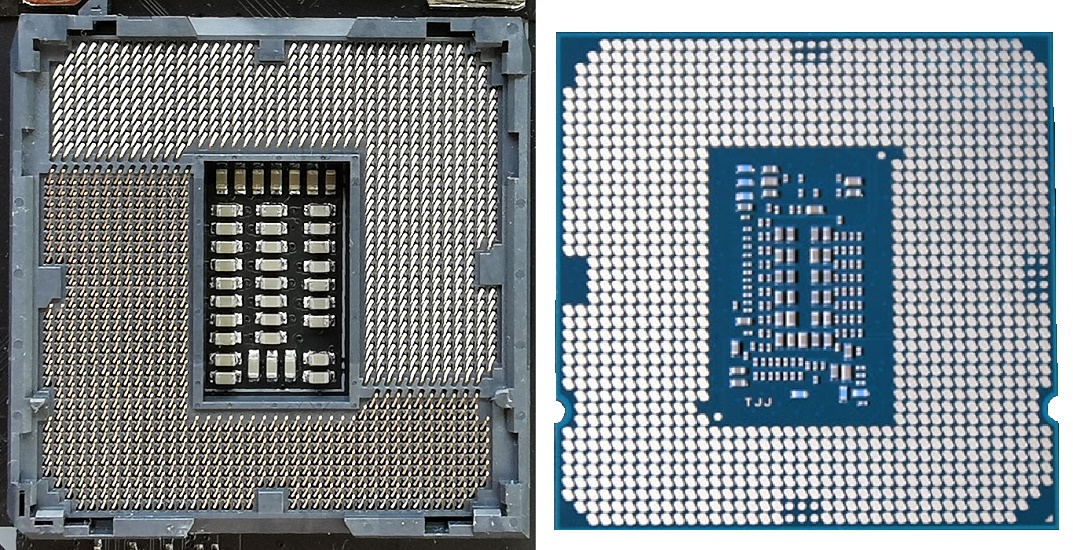

▶ LGA 1200 소켓(1200P CPU)

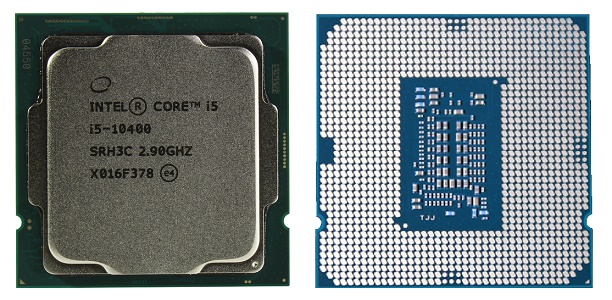

- LGA 1200 소켓은 2020년 2분기에 출시 된 Comet Lake(코멧 레이크, 10세대) 데스크탑 CPU용 인텔 호환 소켓이다.
- LGA 1200 소켓은 CPU와 접촉하기 위해 1200 개의 돌출 핀이 있다. LGA 1151에서 49개의 핀이 더늘어난 수정된 디자인이 사용되었다.
- 핀1의 위치는 이전 세대 프로세서와 동일하게 유지되지만 소켓 키가 왼쪽(이전에는 오른쪽)으로 이동하여 Comet Lake(코멧 레이크) 프로세서가 이전 칩과 전기적 및 기계적으로 호환되지 않는다.
=
2) 그래픽카드 호환성 확인
- 그래픽카드는 AGP 인터페이스, PCI-E 인터페이스로 나뉜다. 그래픽카드 장착부분의 모양이 다른것으로 구별하면 된다. 현재 AGP는 단종되어 사용하지 않는다.

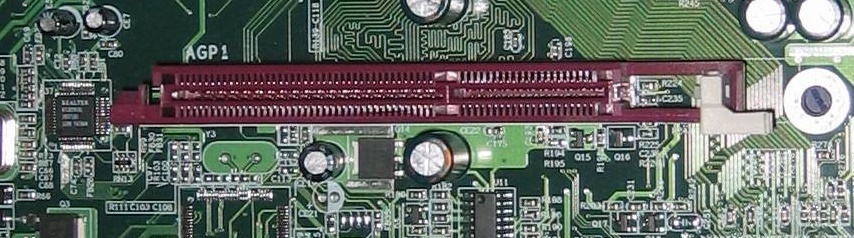

▶ AGP(Accelerated Graphics Port, 가속 그래픽 포트)
AGP는 고속의 점대점 채널로, 그래픽 카드가 컴퓨터의 메인보드에 장착된다. 주로 3D 컴퓨터 그래픽의 가속에 도움을 준다. 2004년~2007년 동안 AGP가 사용되었고, 이후 기술적으로 더 진보된 PCI 익스프레스가 적용되었다.
▶ PCI-E(PCI Express, PCIe)

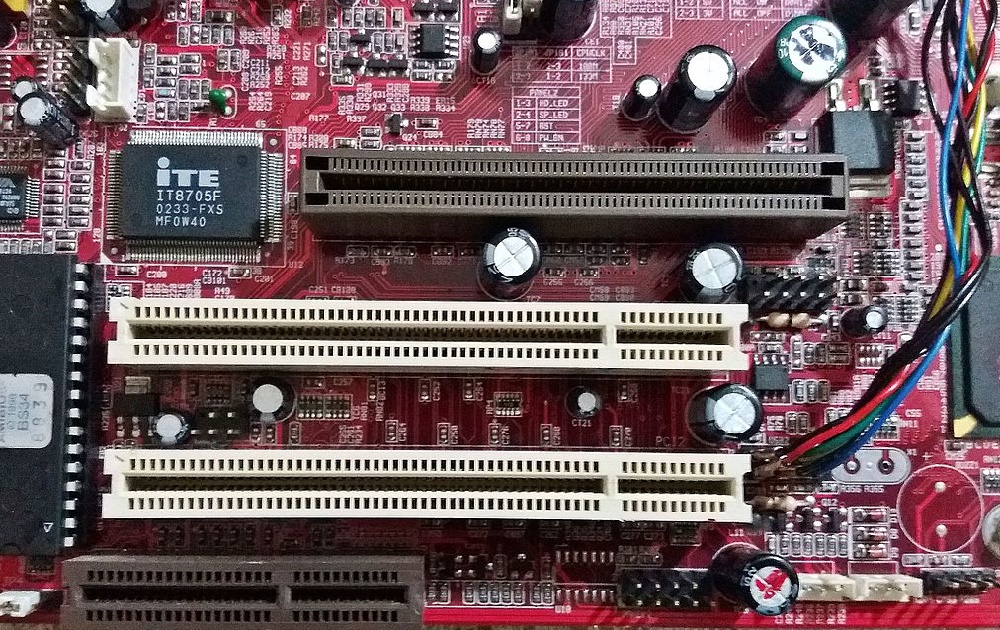

- PCI(Peripheral Component Interconnect Bus, 컴퓨터 확장 버스)
- PCI 익스프레스(PCI Express)는 2002년 PCI SIG가 책정한 입출력을 위한 직렬 구조의 인터페이스이며 인텔 주도하에 만들어졌다. PCI, PCI-X와 AGP 버스를 대체하기 위하여 개발 되었다.
- PCIe는 높은 시스템 버스 대역폭, 적은 I/O 핀 수, 적은 물리적 면적, 버스 장치들에게 더 뛰어난 성능 확장성, 상세한 오류 검출 및 보고 구조(Advanced Error Reporting (AER)), 네이티브 핫-플러그 기능등 여러 장점을 가지고 있다. 최근에는 하드웨어 I/O 가상화도 지원한다.
3) 메모리 호환성 확인
- DDR(Double Data Rate, 더블 데이터 레이트) : 고 대역폭
- SDRAM(Synchronous Dynamic Random-Access Memory) : 동기식 동적 랜덤 액세스 메모리
- DDR2와 DDR3 메모리는 얼핏보면 비슷해 보이지만 차이가 있다.
▶ DDR(Double Data Rate) 메모리

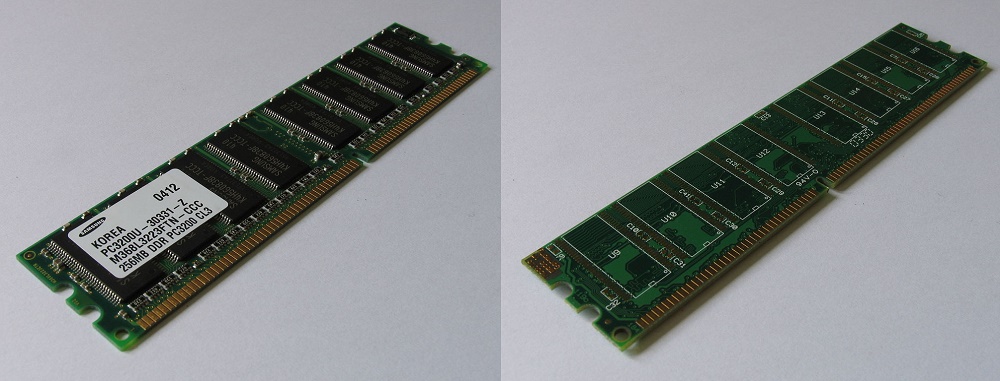

- 가운데 홀이 1개 위치해 있다.

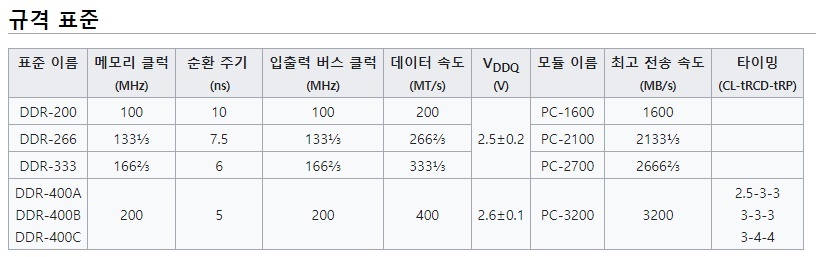

- 종류 : DDR-200(PC-1600), DDR-266(PC-2100), DDR-333(PC-2700), DDR-400A / DDR-400B / DDR-400C(PC-3200)
- DDR SDRAM은 클럭 주파수를 높이지 않고도 SDR SDRAM에 비해 대역폭이 거의 두 배나 늘어났다.
▶ DDR2(Double Data Rate 2) 메모리

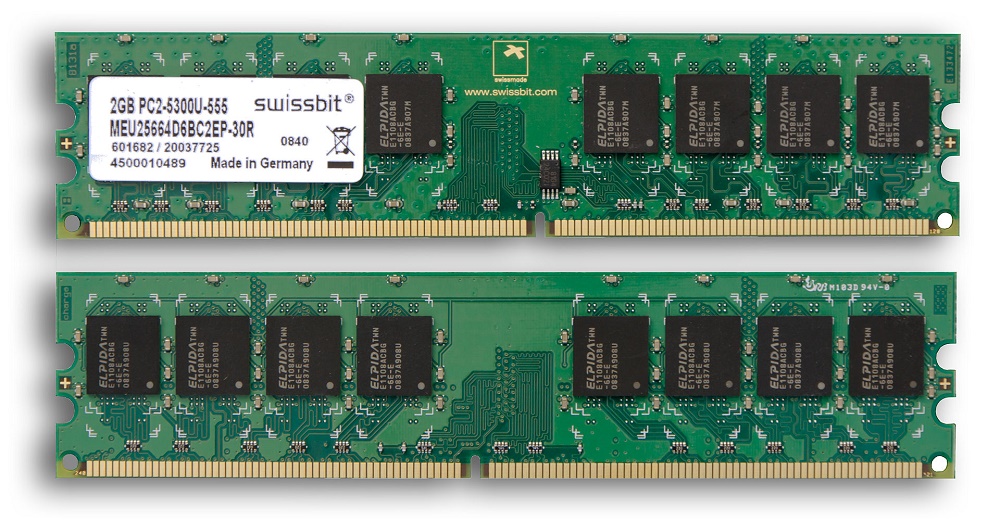

- DDR2 메모리는 240핀으로 가운데 홀이 1개 위치해 있다.
- 종류 : DDR2-400 (PC2-3200), DDR2-533 (PC2-4266), DDR2-667 (PC2-5333), DDR2-800 (PC2-6400), DDR2-1066 (PC2-8500)
- 펜티엄4 755 소켓, 펜티엄D(듀얼코어), 코어2듀오(콘로), 울프데일, AMD, AMD2에서 사용된다.
▶ DDR3(Double Data Rate 3) 메모리
- DDR3 메모리는 DDR2와 달리 홀이 약간 왼쪽에 위치해 있다.
- 종류 : DDR3-800 (PC3-6400), DDR3-1066(PC3-8500), DDR3-1333(PC3-10600), DDR3-1600(PC3-12800), DDR3-1866(PC3-14900), DDR3-2133(PC3-17000)
▶ DDR4(Double Data Rate 4) 메모리
- DDR4 메모리는 DDR3와 달리 홀이 약간 오른쪽에 위치해 있다.

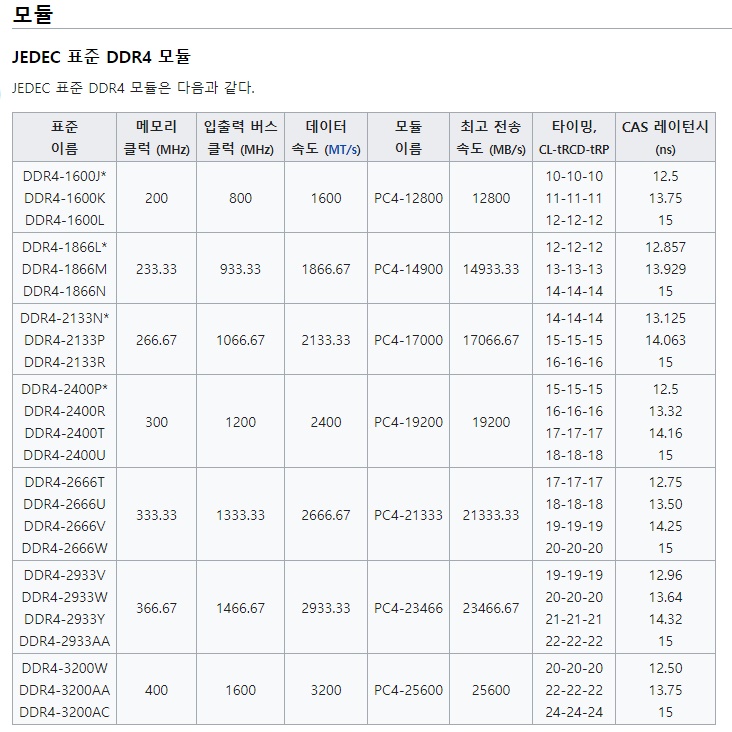

- 종류 : DDR4-1600 (PC4-12800), DDR4-1866 (PC4-14900), DDR4-2133 (PC4-17000), DDR4-2400 (PC4-19200), DDR4-2666 (PC4-21333), DDR4-2933 (PC4-23466), DDR4-3200 (PC4-25600)

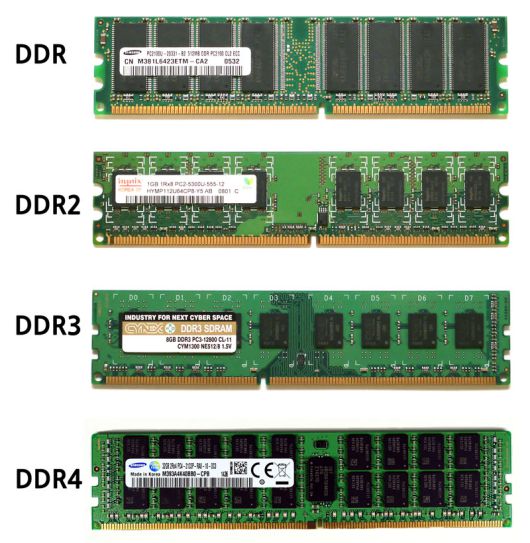

▶ DDR(Double Data Rate) 메모리 구별방법
3. 메인보드, CPU 제원 및 호환표
▶ 인텔 코어2시리즈 CPU
▶ 인텔 i시리즈 1세대~9세대 CPU
[ 사진 출처 ] 인터넷 캡쳐
“쿠팡 파트너스 활동을 통해 일정액의 수수료를 제공받을 수 있음“
지금까지 메인보드와 CPU 및 그래픽카드 호환성에 대해 정리해보았다.
도움이 되셨다면 로그인 없이 가능한
아래 하트♥공감 버튼을 꾹 눌러주세요!
